راهنمای جامع و فنی آمادهسازی فایل برش لیزر

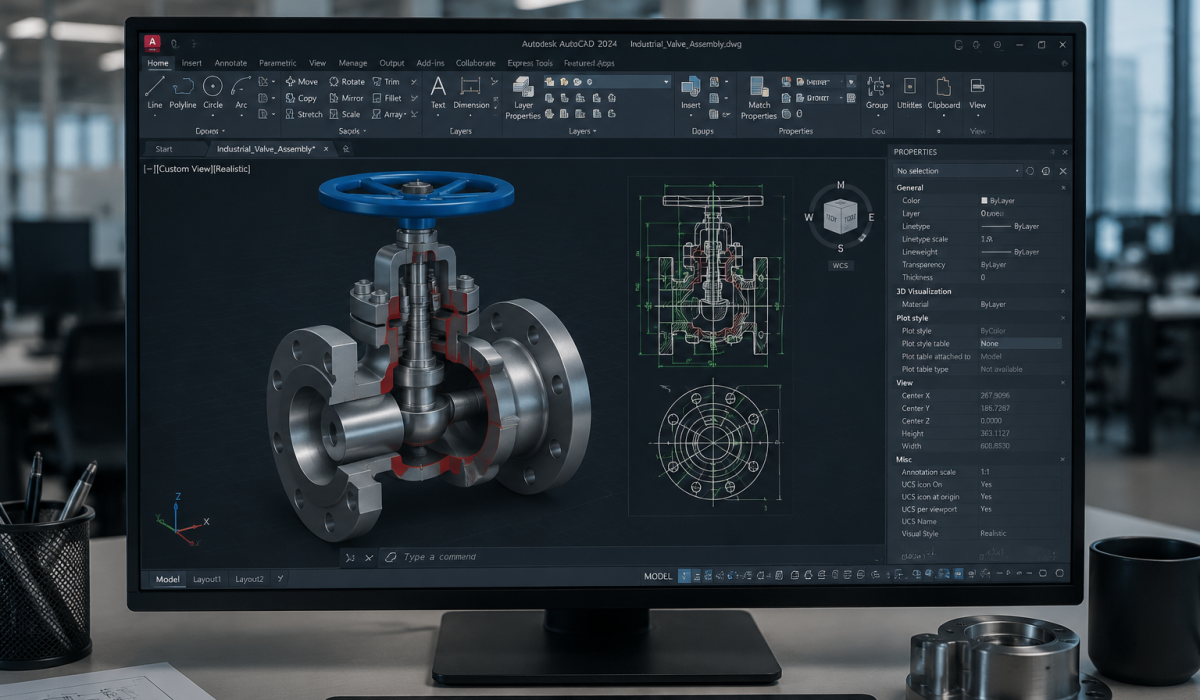

بسیاری از کارفرمایان و مهندسان تصور میکنند که ارسال یک فایل PDF یا تصویر برای برش لیزر کافی است، اما واقعیت این است که خروجیِ بینقص، در دنیایِ «نقشهکشیِ دقیق» آغاز میشود. اولین گام برای شروع یک پروژه موفق، استفاده از نرمافزارهای استاندارد مانند AutoCAD است. خروجی نهایی باید با فرمتهای برداری (Vector) مانند DXF یا DWG ارسال شود.
راهنمای حرفهای آمادهسازی فایل برش لیزر: چگونه هزینهها را کاهش دهیم؟
نکات کلیدی برای طراحی بهینه:
- خطوط بسته: تمام خطوط باید بسته باشند. خطوط باز (Open Paths) یا نقاطی که به هم متصل نیستند، باعث خطای نرمافزاری دستگاه و توقف ناگهانی عملیات برش میشوند.
- مقیاس ۱:۱: همیشه نقشه را با مقیاس واقعی ترسیم کنید. تغییر سایز فایل در هنگام بارگذاری باعث از دست رفتن دقت ابعادی میشود.

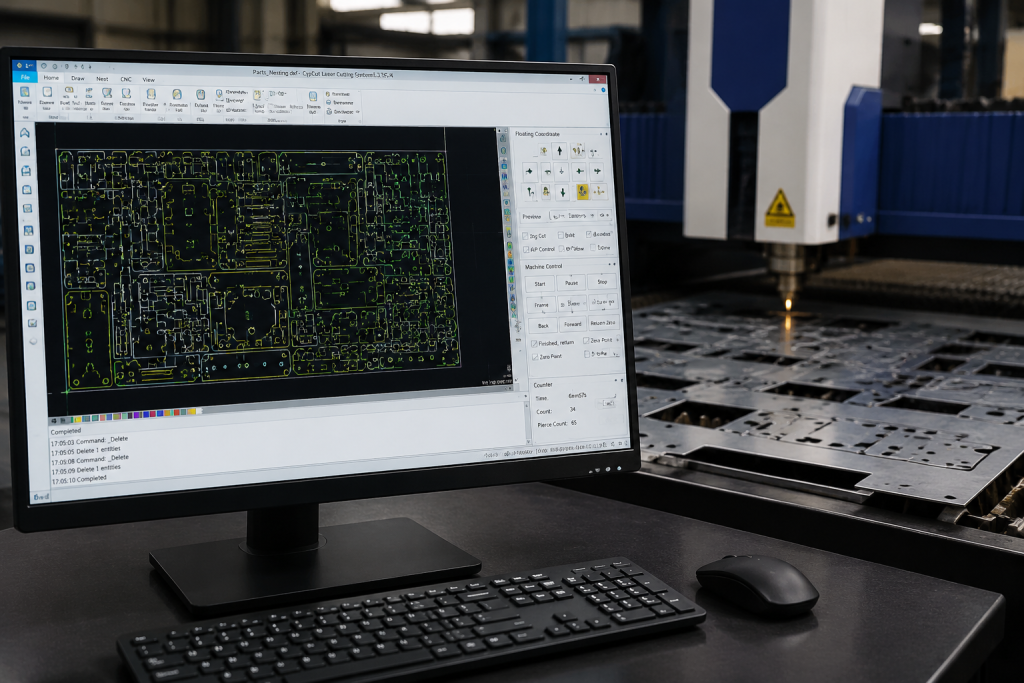

- چیدمان هوشمند (Nesting): مهمترین بخش برای کاهش هزینهها، چیدمان قطعات است. سعی کنید قطعات را به گونهای کنار هم بچینید که کمترین فاصله (معمولاً به اندازه ضخامت ورق) را داشته باشند. این کار باعث میشود از حداقلِ ورق استفاده شود و دورریز (پرت) به حداقل برسد.
- حذف موارد اضافی: ابعادگذاریها (Dimension)، خطوط راهنما، و نوشتههای اضافی را از فایل برش پاک کنید؛ دستگاه لیزر فقط باید خطوط برش را بشناسد.
